خازن سه‌فاز سیلندری 30 کیلو وار 440 ولت فراکو (25 در 400) مدل LKT30-440DP

طبق کاتالوگ رسمی فراکو، این مدل در شبکه 400 ولت و فرکانس 50 هرتز، توان راکتیو 25 کیلووار دارد. مقدار متناظر آن در ولتاژ 440 ولت برابر با 30.3 کیلووار است. این تفاوت به وابستگی توان راکتیو خازن به مربع ولتاژ مربوط می‌شود و هنگام طراحی بانک خازنی باید در نظر گرفته شود.

بله، از نظر توان راکتیو نامی، این مدل برای پله 25 کیلووار در شبکه سه‌فاز 400 ولت و فرکانس 50 هرتز قابل بررسی است. بااین‌حال، انتخاب نهایی به وضعیت واقعی ولتاژ، شرایط هارمونیکی شبکه، مشخصات کنتاکتور خازنی، تجهیزات حفاظتی و تنظیمات رگولاتور بانک خازنی بستگی دارد.

از نظر توان جبران‌سازی در شبکه 400 ولت و 50 هرتز، این دو خازن می‌توانند معادل باشند؛ زیرا مدل فراکو در این شرایط 25 کیلووار توان نامی دارد. بااین‌حال، جایگزینی مستقیم تنها زمانی قابل تأیید است که ظرفیت الکتریکی، جریان، اتصالات، ابعاد و شرایط بهره‌برداری با طراحی بانک خازنی موجود سازگار باشند.

مناسب بودن این مدل برای شبکه دارای هارمونیک باید با بررسی شرایط واقعی شبکه تعیین شود. وجود تجهیزات غیرخطی مانند اینورترها می‌تواند موجب افزایش جریان‌های هارمونیکی و خطر تشدید در مدار خازنی شود. در چنین شرایطی ممکن است استفاده از راکتور دتون‌شده ضروری باشد. ولتاژ نامی 440 ولت به‌تنهایی نشان‌دهنده سازگاری خازن با تمام شبکه‌های هارمونیکی نیست.

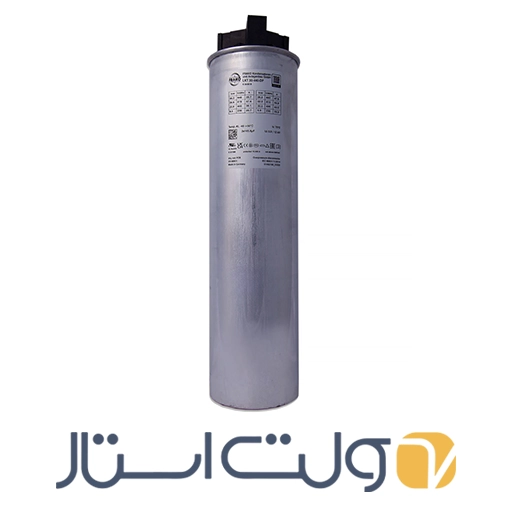

این خازن دارای بدنه استوانه‌ای با قطر 85 و ارتفاع 320 میلی‌متر است. شکل سیلندری آن امکان چیدمان در تابلوهای بانک خازنی را با توجه به فضای موجود فراهم می‌کند. هنگام انتخاب محل نصب باید علاوه بر ابعاد بدنه، فضای اتصالات، تهویه و فاصله‌های تعیین‌شده در دستورالعمل سازنده بررسی شود.

خازن سه‌فاز روغنی هیدرا (HYDRA) با توان 30 کیلووار در 440 ولت و 25 کیلووار در 400 ولت، از نظر توان راکتیو و ولتاژ، محصولی مشابه محسوب می‌شود. این خازن در فروشگاه ولت استار نیز معرفی شده است. بااین‌حال، تفاوت در ساختار، ظرفیت الکتریکی، ابعاد و شرایط بهره‌برداری باید پیش از جایگزینی بررسی شود.
